一、技术架构

为满足警务信息与地理信息融合应用新需求，强化拓展地图访问、空间查询、空间定位、空间分析和地址资源服务能力，优化完善平台运维管理和安全防护手段，着力构建警用地理信息支撑服务新体系，按照公安大数据智能化建设总体规划，搭建警用地理信息平台技术架构如图1所示。

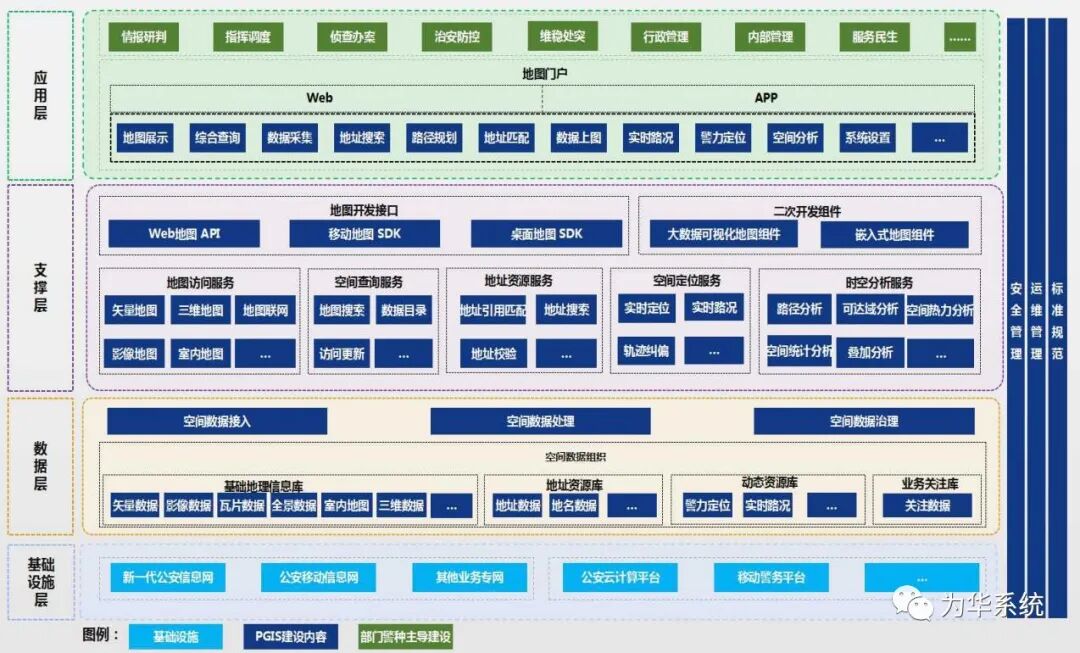

图1 警用地理信息平台技术架构

基础设施层：依托各级公安机关建设的相关网络、云平台、移动警务平台等基础支撑环境开展建设。

数据层：按照公安大数据处理流程和规范，对空间数据资源进行接入、处理、组织、治理，建成基础地理信息库、地址资源库、动态资源库和业务关注库。

支撑层：基于各类空间地理信息数据资源，提供地图访问、空间查询、地址资源、空间定位、时空分析等服务和用于二次开发的Web地图API、移动地图SDK、桌面地图SDK以及大数据可视化地图组件和嵌入式地图组件，满足各警种业务系统的空间地理信息数据服务需要。

应用层：构建地图门户和地图APP，集中展示平台的各种服务能力。同时支持各警种基于平台提供的空间地理信息数据和服务能力，开发建设警种业务应用系统。

二、数据架构

按照公安大数据处理相关要求，结合地理信息数据特点，进行空间数据接入、空间数据处理、空间数据组织以及空间数据治理，并最终为空间数据服务提供数据支撑。其数据架构如图2所示。

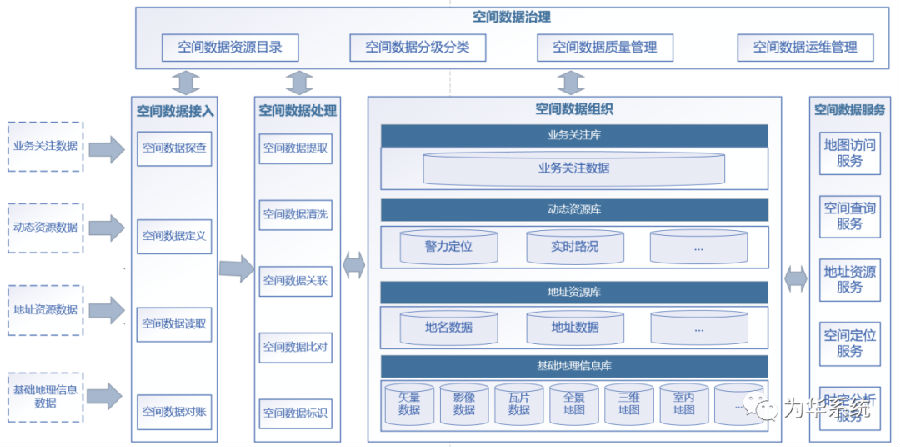

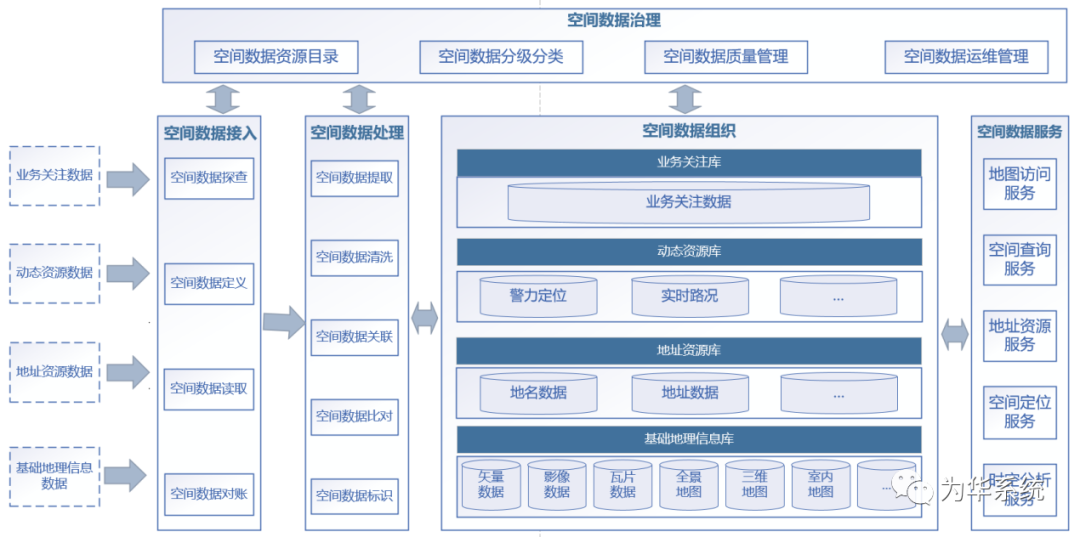

图2 警用地理信息平台数据架构

针对不同的数据类型和来源，平台通过不同的方式接入基础地理信息数据、地址资源数据、动态资源数据和业务关注数据等空间地理信息数据资源，进行提取、清洗、关联、比对等处理后，组织形成基础地理信息库、地址资源库、动态资源库和业务关注库，构建空间数据资源目录，并纳入公安大数据平台服务目录体系。同时，通过空间数据的分级分类、质量管理和运维管理，实现对空间数据的有效治理，进而提供空间数据服务。

三、联动共享架构

1、数据服务共享

平台按照公安大数据相关标准规范开展数据治理，建设空间数据资源、空间分析模型和服务目录，通过服务总线实现空间数据资源和服务联动共享。上级平台按需汇聚下级平台的地址资源及动态资源等数据，并适时向下级平台分发本级获取的相关数据资源。

2、地图联网

平台通过部、省、市三级栅格瓦片地图联网，实现全国地图互联互通和地图服务协同联动。省级平台通过省级集中建设或省市联网的方式，将本省精度最高、时效性最强的栅格瓦片地图服务注册到部级平台，部级平台将各地栅格瓦片地图联网服务整合后，形成高精度的全国警用“一张图”，支撑全国联网地图应用和跨区域协同应用，如图3所示。

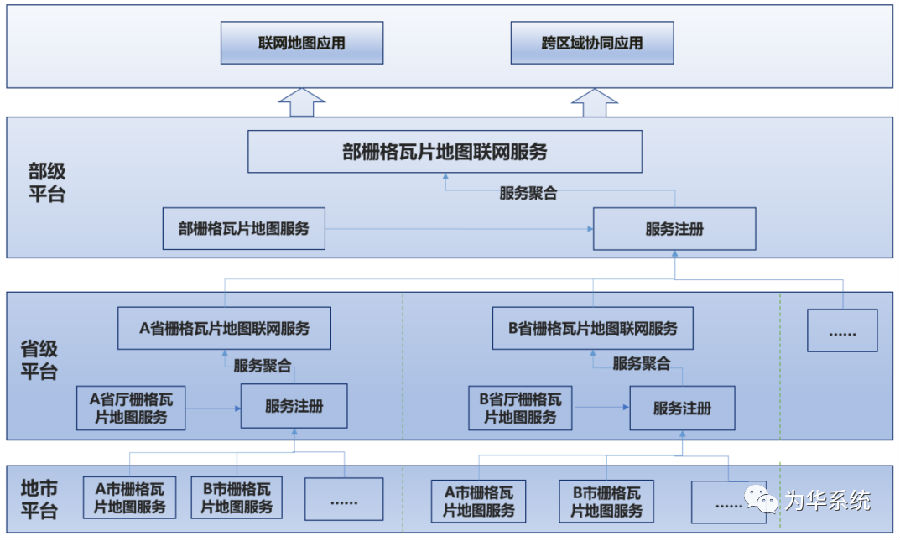

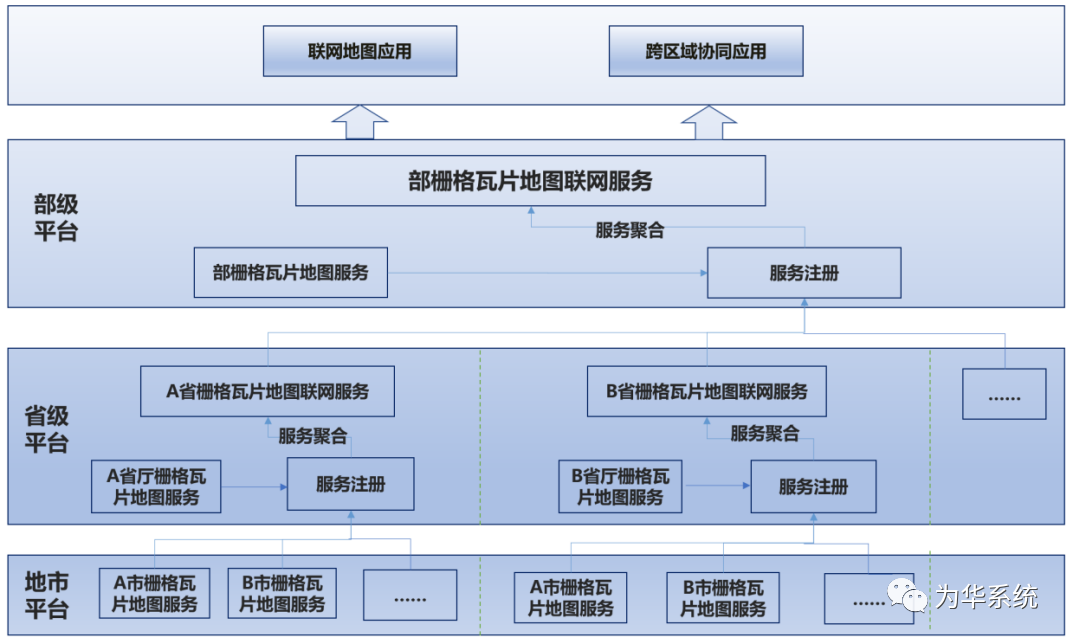

图3 地图联网示意图

四、功能定位

警用地理信息平台是公安大数据智能化建设的组成部分，是智慧公安建设不可或缺的基础工程，是各类公安业务工作的空间数字底板，是公安各类信息系统地图应用的统一载体，是警务工作可视化、大数据时空分析的有效工具，是警用地理信息资源跨区域、跨部门共享的支撑平台。平台建设过程中，务必整体规划、统一标准，充分利现、平滑过渡，需求导向、边界明晰，安全可控、鼓励创新，为指挥调度、侦查办案、交通管理、大型活动安保等各类警务工作可视化应用奠定坚实基础。

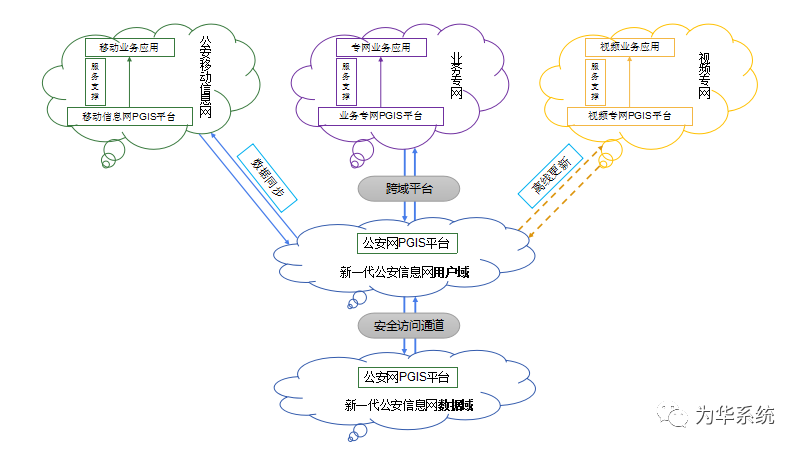

图4 多网络部署示意图
