平交路口预警方案（1）

【十字路口隔离带未封闭】（主路竖屏）

一、 平交十字型路口预警哨兵工作原理

1、 目  标：解决十字型平交路口的行车安全隐患。

2、 场  景：如下图：

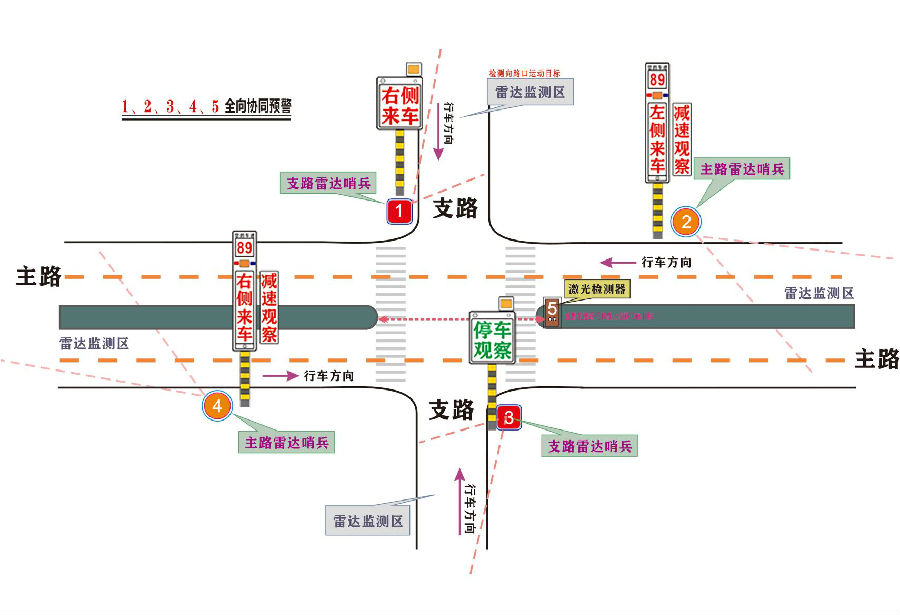

（图1：十字型平交路口设备布置图）

3、工作流程

主路场景【针对主路司机】 ：

当支路无车辆和行人，主路来车时，主路哨兵会向主路车辆发出绿色提示信息：“前方路口，减速慢行”并启动红蓝爆闪灯，同时对主路车辆进行超速警示。

如果此时支路哨兵探测到车辆和行人，主路哨兵会立即发出红色警示信息：“左（右）侧来车，减速观察”，同时启动红蓝爆闪灯并对车辆进行超速警示。

如果道路中央隔离带处的激光检测到车辆或行人，会立即与其它哨兵进行联动，主路哨兵会立即发出红色警示信息：“有车穿越，减速观察”或“出现行人，减速观察”，同时启动红蓝爆闪灯并对车辆进行超速警示。

支路场景【针对支路司机行人】 ：

当支路车辆和行人行至路口时【进入支路雷达检测区】，支路哨兵会向支路车辆和行人发出绿色提示信息：“停车观察”并进行“停车观察，注意来车”的语音提示，同时触发主路哨兵，发出红色警示信息：“左（右）侧来车，减速观察”。

当主路有车辆驶向路口，进入主路哨兵雷达检测区，支路哨兵LED屏立即切换成红色警示信息：“左（右）侧来车，停车让行”并进行“左（右）侧来车，停车让行”的语音警示，同时启动爆闪灯。

如果道路中央隔离带处的激光检测到车辆或行人，会立即与其它哨兵进行联动，支路哨兵会立即发出红色警示信息：“有车穿越，减速观察”或“出现行人，减速观察”，同时启动红蓝爆闪灯并对车辆进行超速警示。

如果采用太阳能供电，须将主、支路哨兵设置为协同模式，如果支路无车辆行人通行，支路哨兵部分警示单元不工作，支路出现车辆行人时再开启，以节约能源和避免扰民。

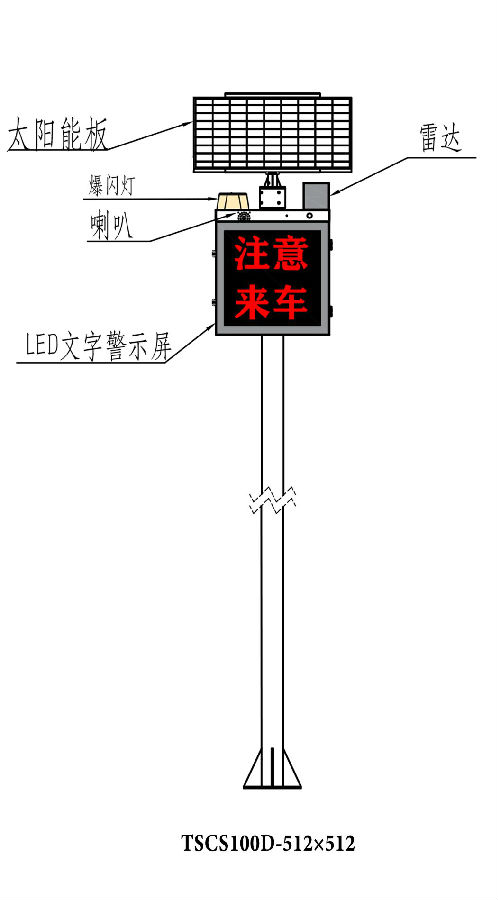

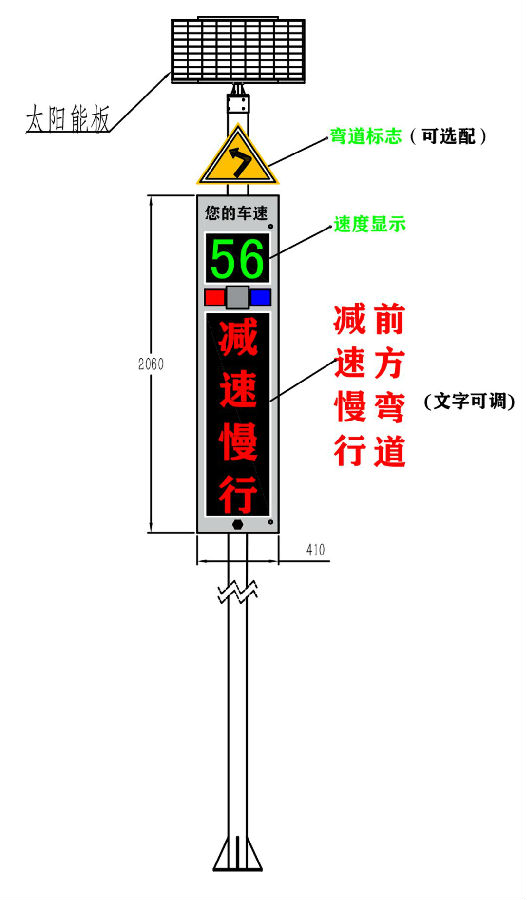

二、 结构示意图

三、 配置清单

四、 实例图

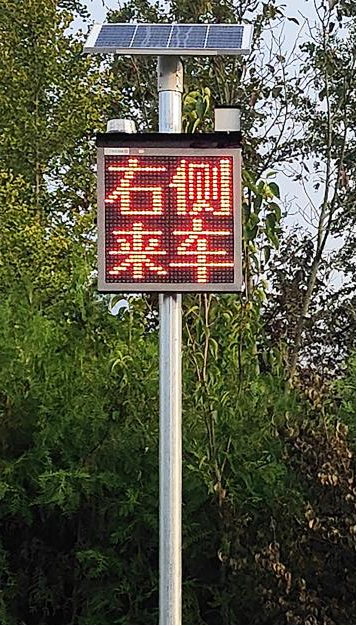

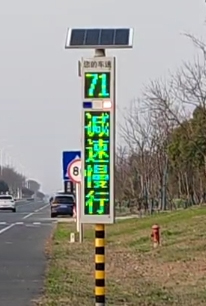

主路哨兵主机（TSCS100DS）	支路哨兵主机（TSCS100D/512*512）

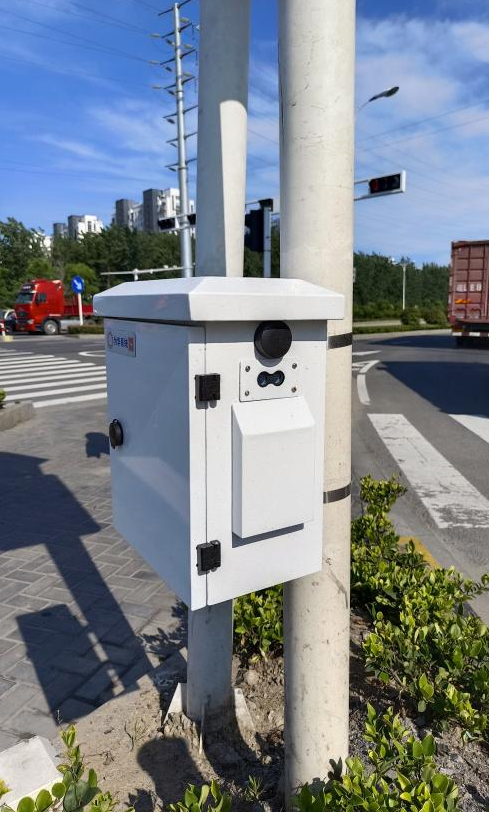

激光检测器（LS-TCQ20）
