一、 系统概述

       预警哨兵系统是为华系统第四代智能订阅型哨兵设备，是一款先进的物联网交通安全产品。

       该系列产品各个型号规格都可配置雷达、雷视、激光、红外或视觉等一种或几种传感器，能够感知不同类型机动车、非机动车和行人等交通要素，根据设备间的优先级自动订阅路口各设备的传感器数据来实现交通信息的融合、分发和处理，实现路口无缝安全警示信息发布。

       设备采用实时操作系统，拥有毫秒级响应速度，实现了路口精准调度；

       为华系统也为该系列产品配备了强大的新能源包，能实现传统太阳能三倍的充电速度， 确保设备在能源无忧的环境下运行。

       预警哨兵作为物联网终端，可以接入为华数据服务平台，进行实时状态监控、数据采集、数据下发、远程参数配置、流量统计、ODA升级、异常报警等功能。支持管理终端包括：手机APP和桌面Web。

       本系列产品适用于较高安全要求的非灯控路口行车安全预警。

二、 路口设置方案

解决方案（含平交路口、弯道、高速、货车右转）

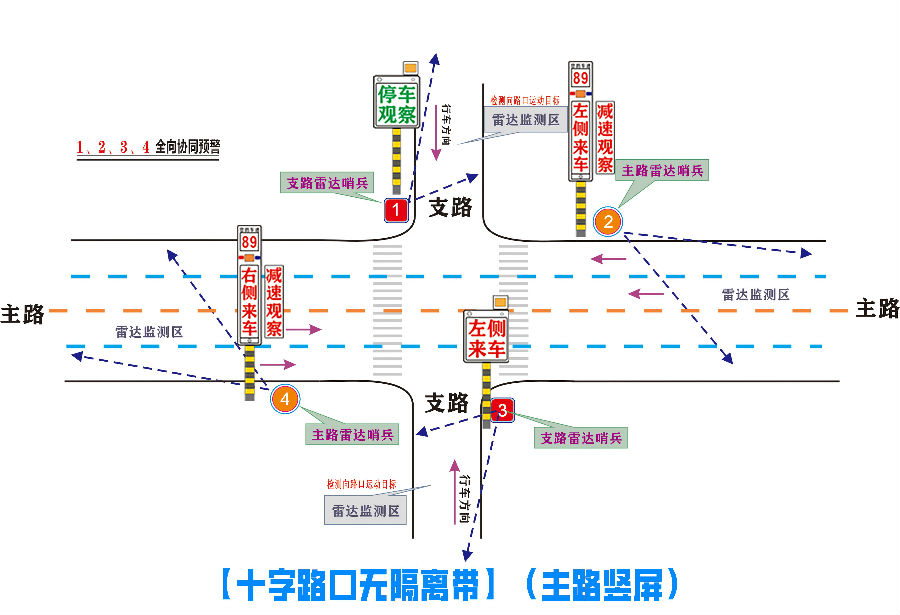

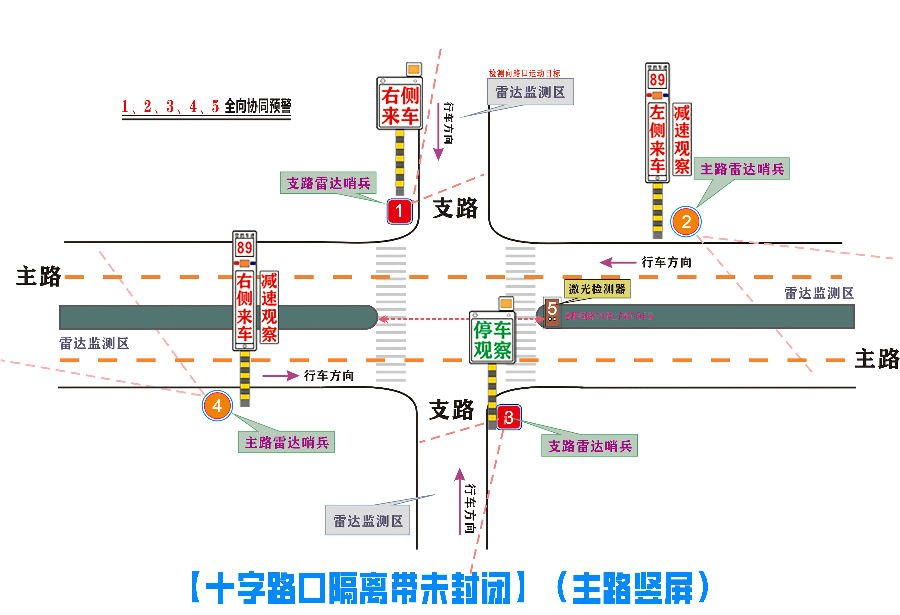

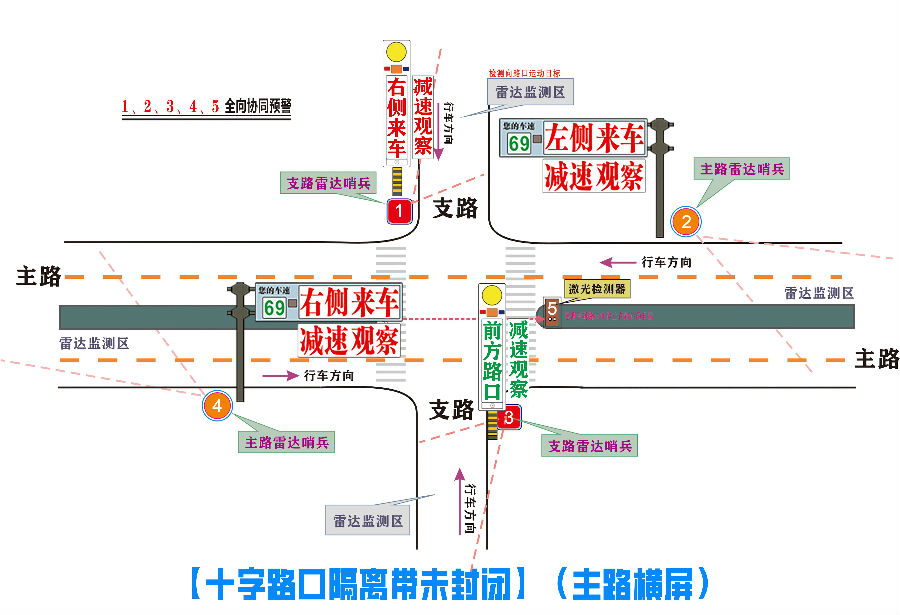

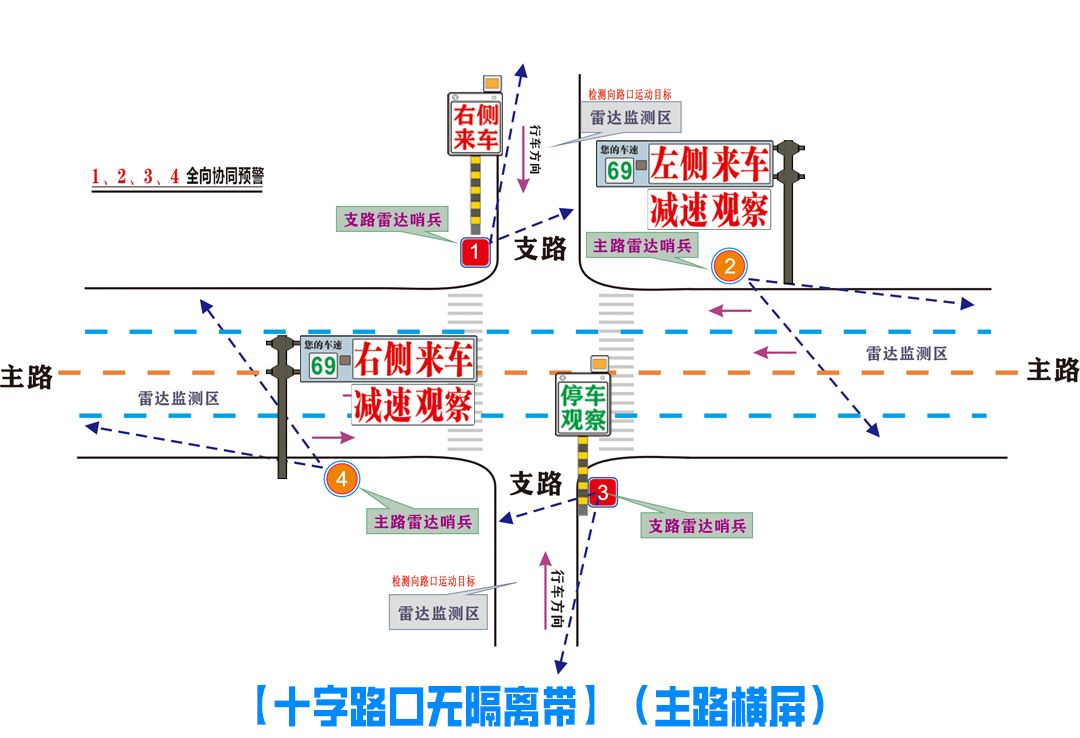

① 【十字路口隔离带未封闭】 主路竖屏	② 【十字路口隔离带未封闭】 主路横屏	③ 【十字路口无隔离带】 主路竖屏	④ 【十字路口无隔离带】 主路横屏

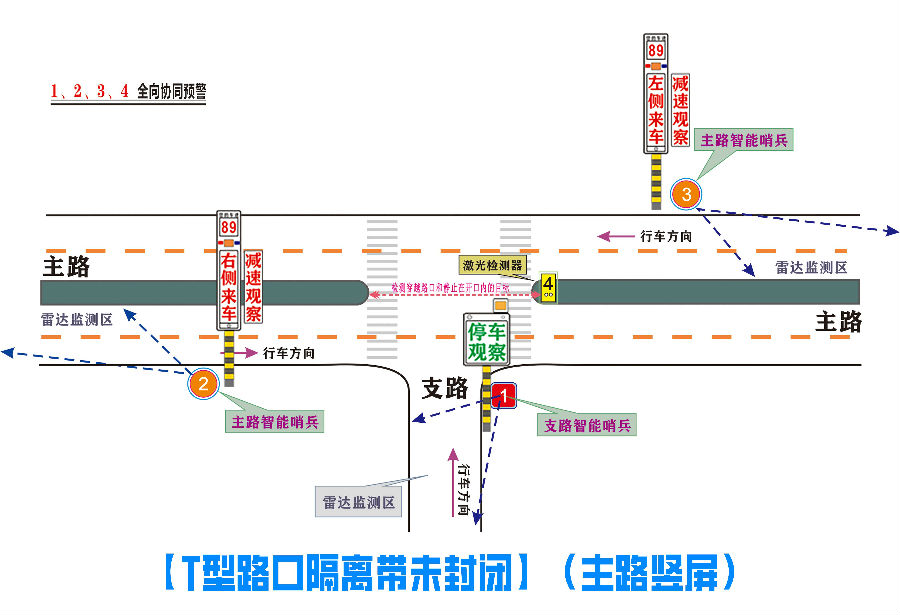

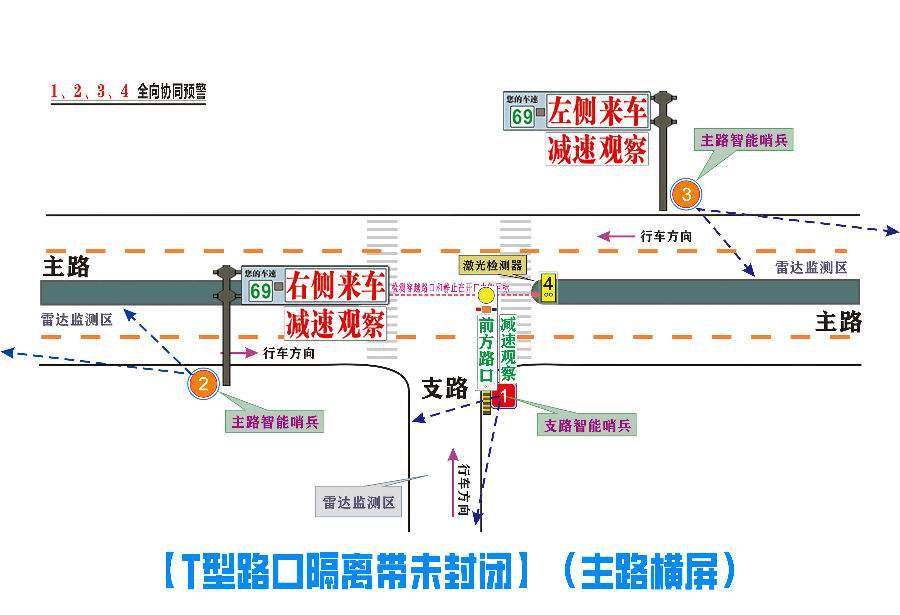

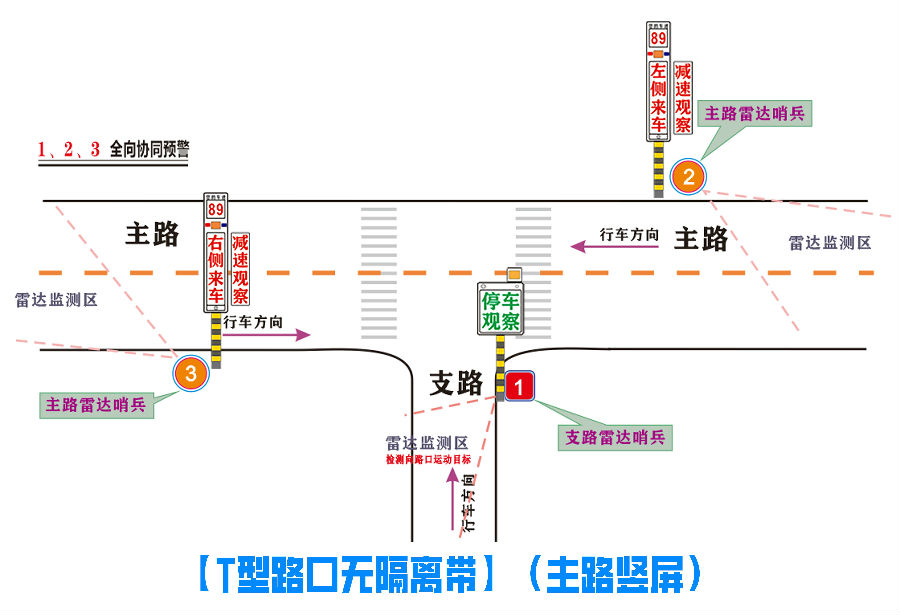

⑤ 【T型路口隔离带未封闭】 主路竖屏	⑥ 【T型路口隔离带未封闭】 主路横屏	⑦ 【T型路口无隔离带】 主路竖屏	⑧ 【T型路口无隔离带】 主路横屏

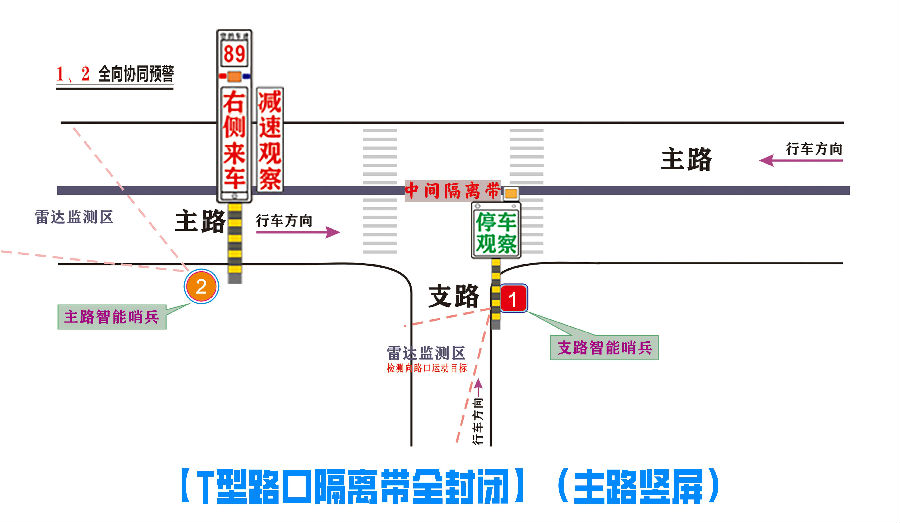

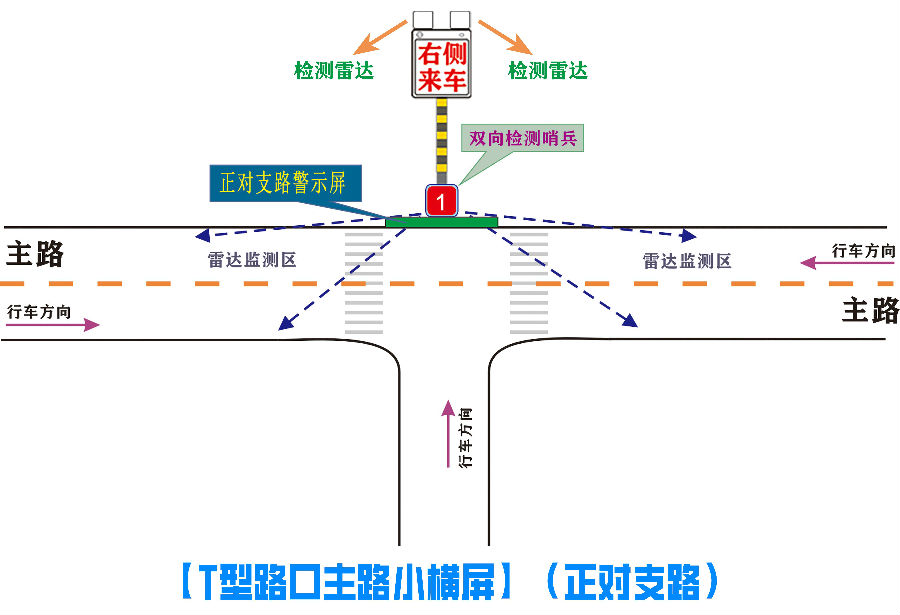

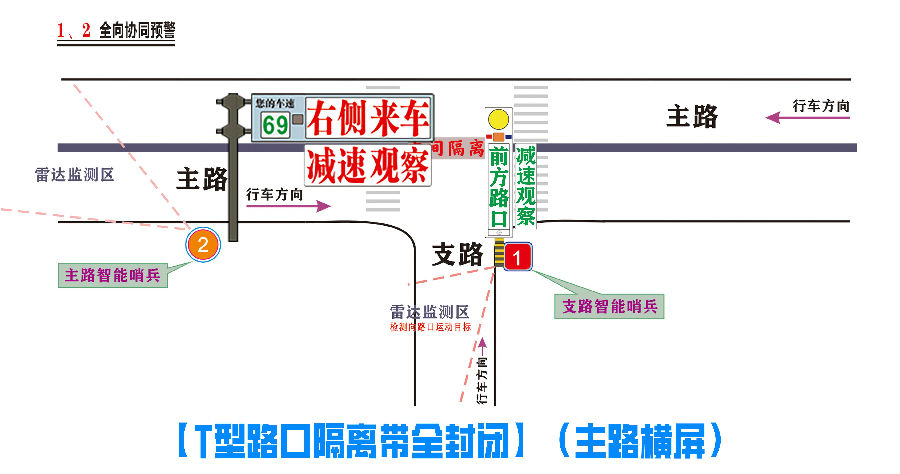

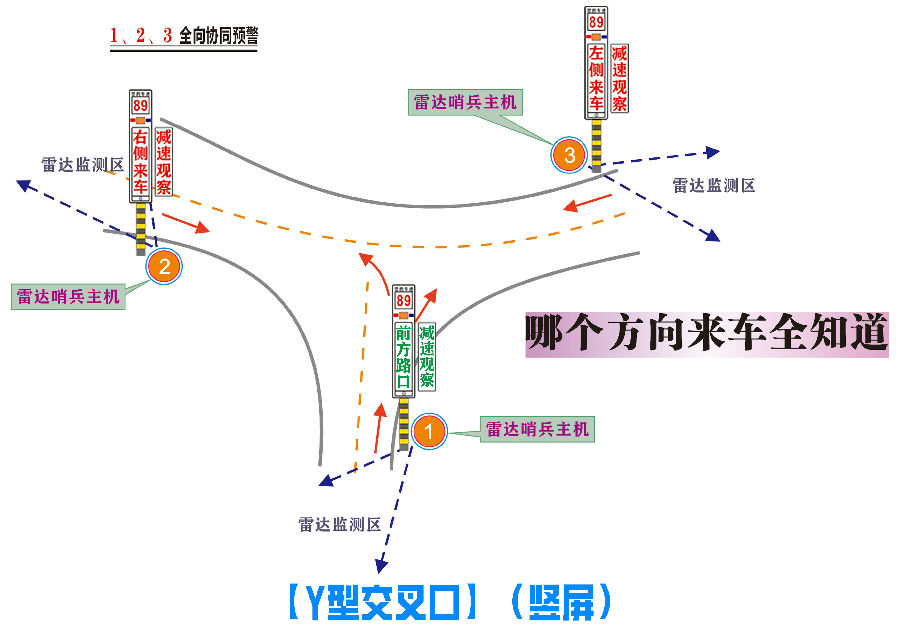

⑨ 【T型路口隔离带全封闭】 主路竖屏	⑩ 【T型路口隔离带全封闭】 主路横屏	⑪ 【Y型交叉口】 竖屏	⑫ 【T型路口主路小横屏】 正对支路

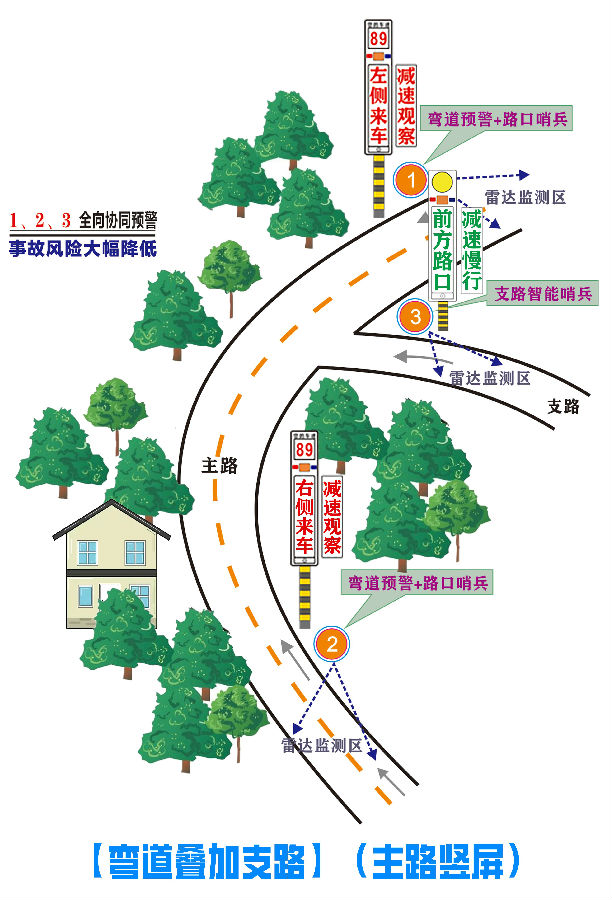

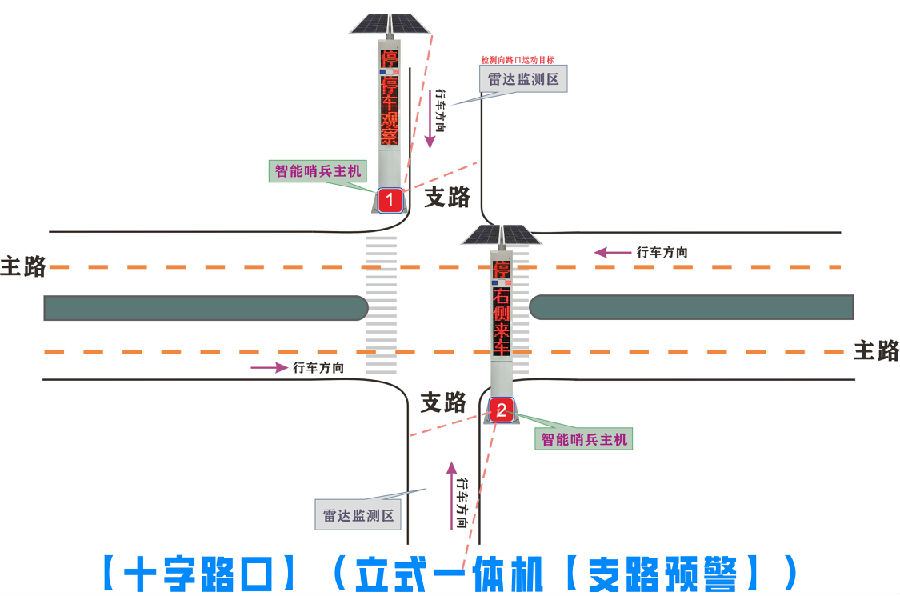

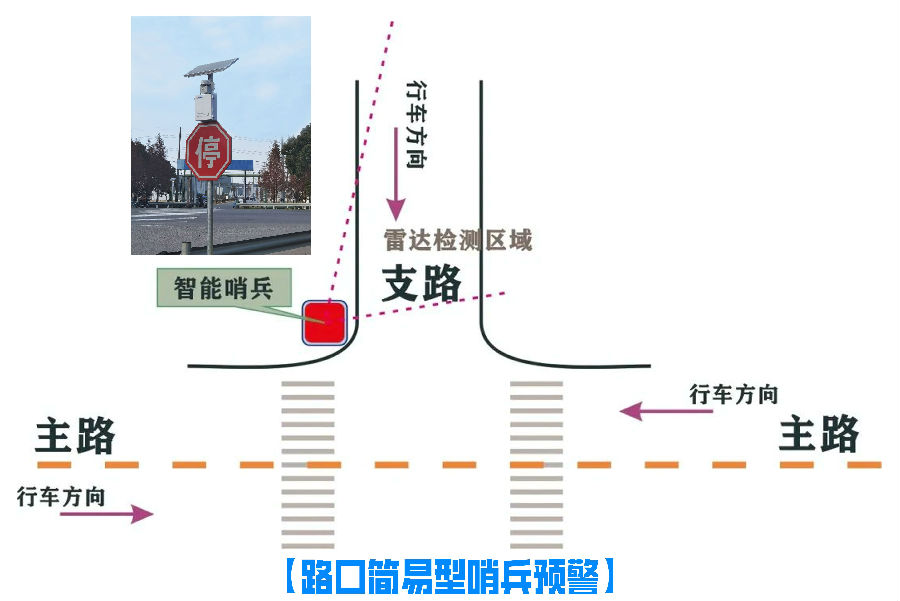

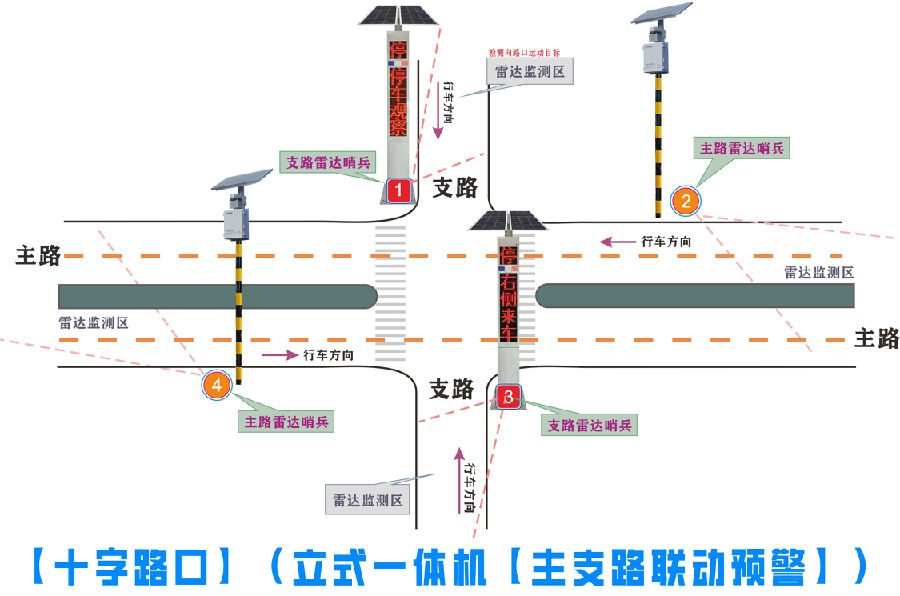

⑬ 【弯道叠加支路】 主路竖屏	⑭ 【路口简易哨兵预警】	⑮ 【十字路口】 立式一体机（主支路联动预警）	⑯ 【十字路口】 立式一体机（支路预警）

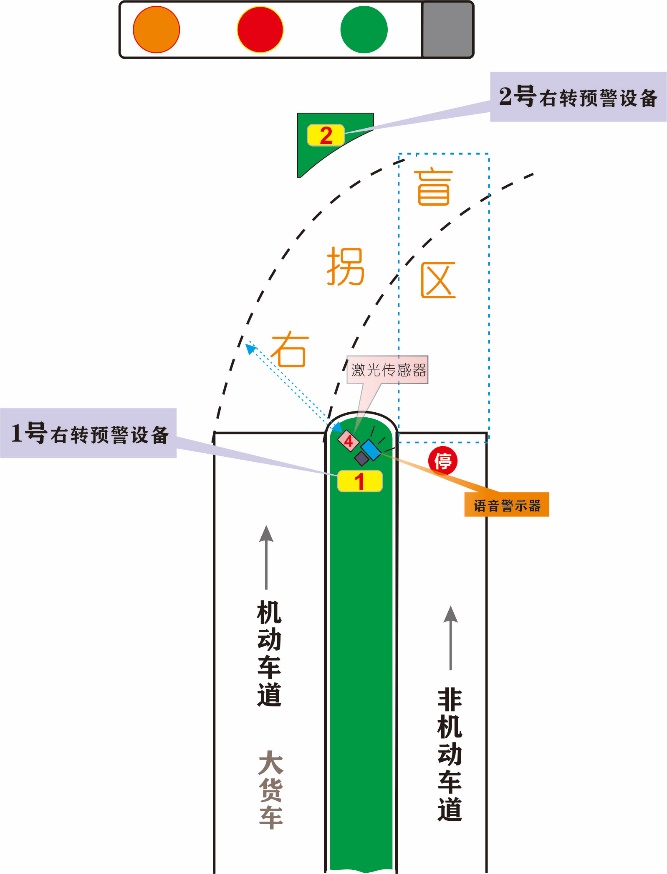

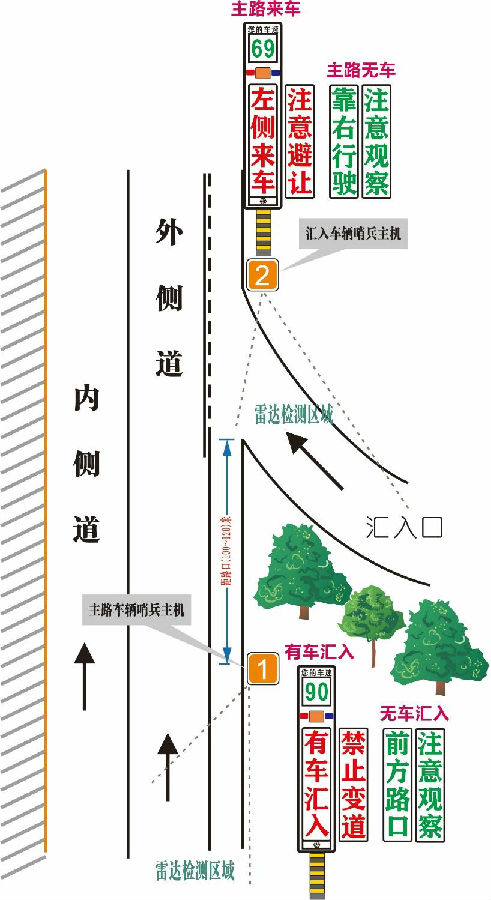

⑰ 大货车右转预警方案	⑱ 高速公路汇入口预警方案	⑲ 弯道会车预警

三、 重要特点

1、 采用RTOS实时操作系统，微秒级响应速度；

2、 多种传感器检测，可同时检测行人、非机动车、机动车。具有全天候稳定可靠性能，不受昼夜光线、雨雪、浓雾、灰尘天气以及树叶遮挡等影响；

3、 具有穿越隔离带“鬼探头”目标检测功能；

4、 自带 WiFi/蓝牙模块，可以通过手机/电脑远程修改设备参数；

5、 支持现场自定义警示文字内容，可通过 WiFi 配置软件无线配置不同文字；

6、 无线物联组网：设备间采用 whLoRa 模块组网，可在 300 米范围内实现组网并共享雷达 检测数据；具备单个路口（路段）不低于 10 台套路口设备的组网预警能力；

7、 每台设备具有智能订阅其它传感器数据的功能，设备间可实现点对点通信、差异化预 警信号输出；

8、 支持超速预警警示；

9、 全钢板激光焊接、镀锌、喷塑工艺，防水、防盐雾工艺，确保钣金件 8 年内不会发生 腐蚀、变形、脱漆；

10、 集成 4G 网关，可接入《为华数据服务平台》统一管理；

11、 配置平台后可远程下发、播放 TTS 语音，可定时对路口驾驶员或行人进行交通安全宣教播报；

12、 安装了预警哨兵系统路口综合事故率下降 90%以上。

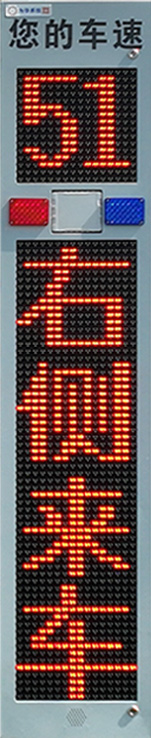

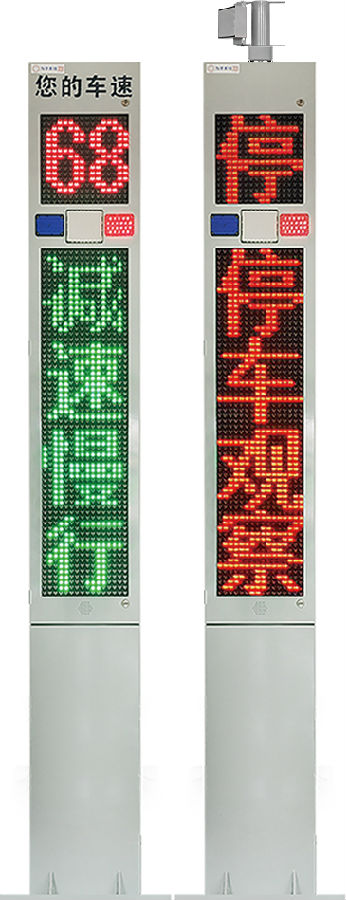

四、 预警哨兵各规格型号

为华系统·联动式预警哨兵产品表

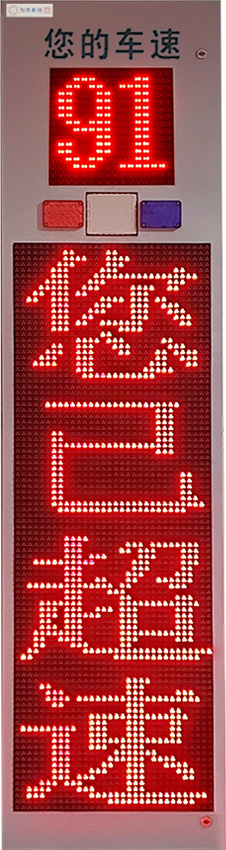

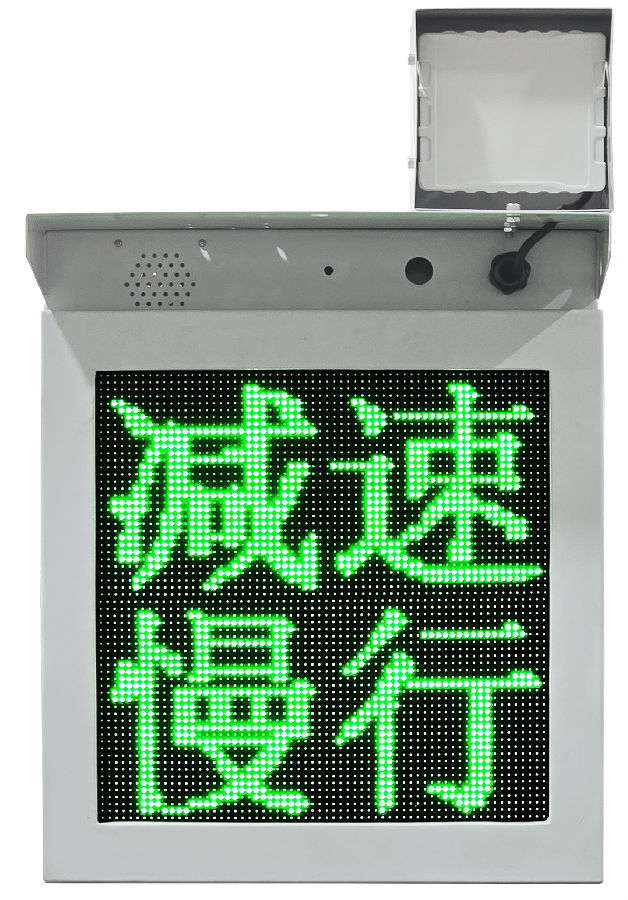

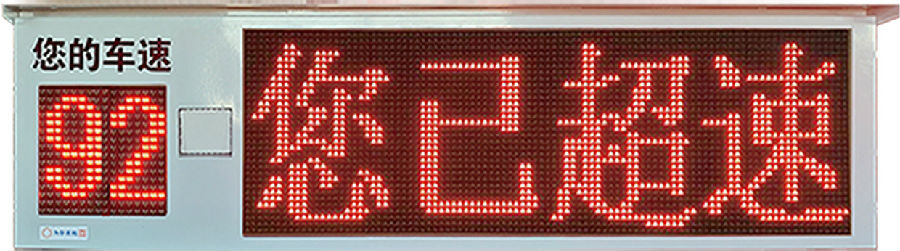

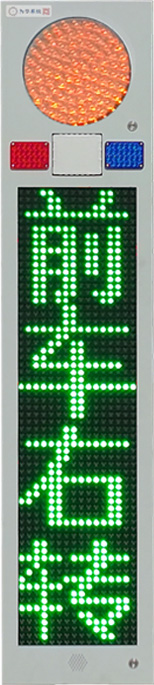

序号	品名	型号规格	参考实物图	安装方式

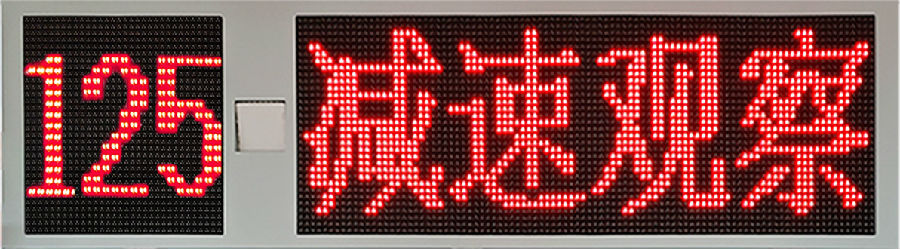

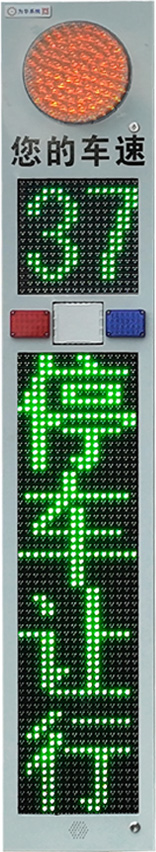

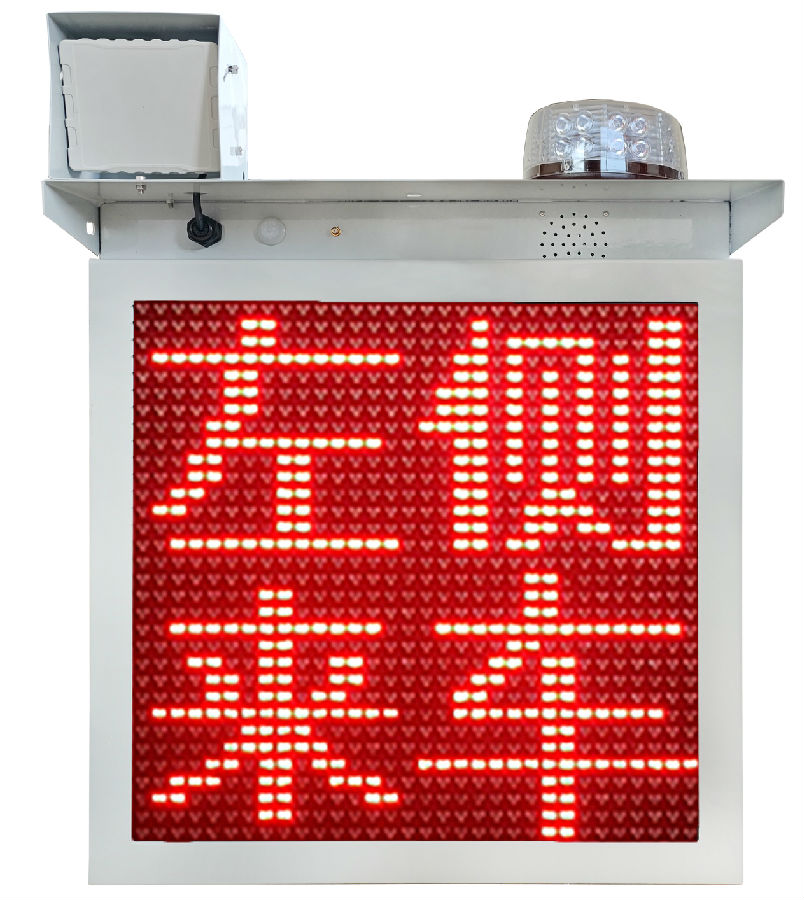

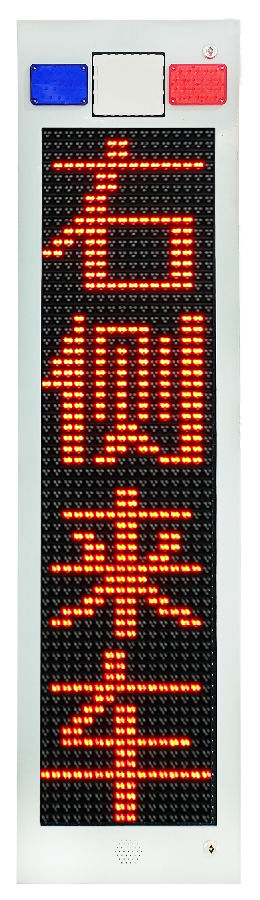

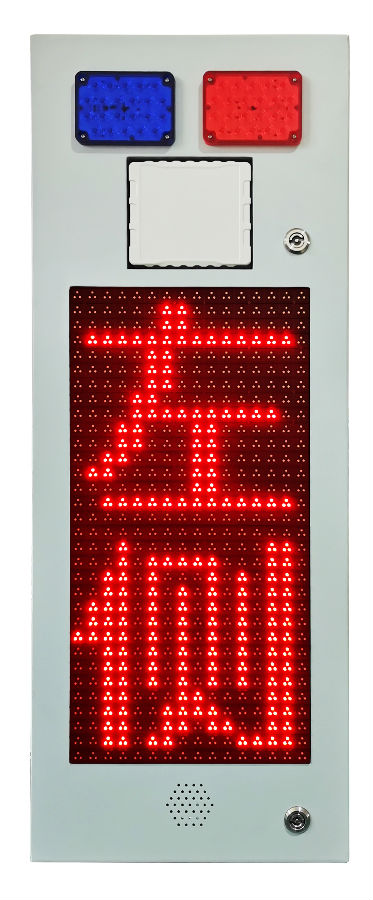

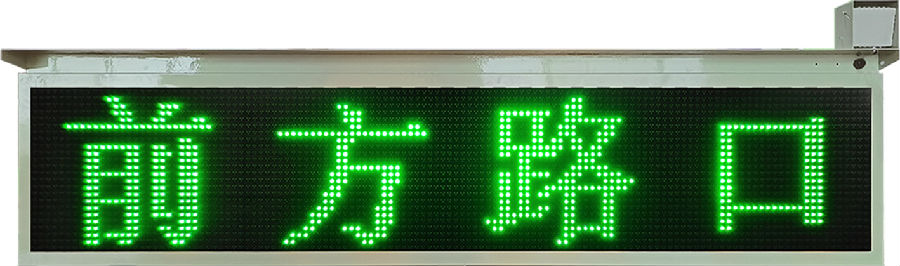

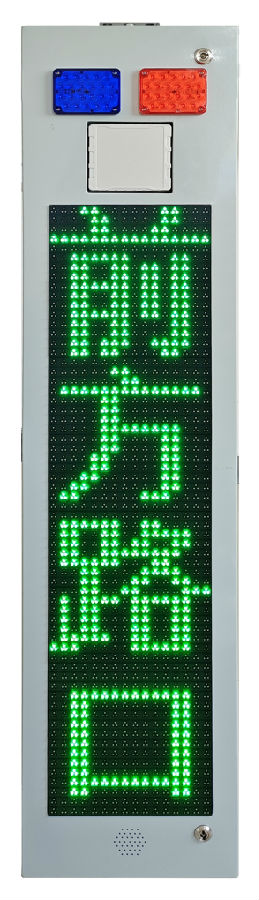

1	智能订阅型哨兵 （太阳能组件另配）	TSCS200E-A20		抱杆式
2	智能订阅型哨兵 （太阳能组件另配）	TSCS100D-P10		抱杆式
3	智能订阅型哨兵 （太阳能组件另配）	TSCS100D-P20		抱杆式
4	智能订阅型哨兵 （太阳能组件另配）	TSCS100D-S10		抱杆式
5	智能订阅型哨兵 （太阳能组件另配）	TSCS100D-S20
6	智能订阅型哨兵 （太阳能组件另配）	TSCS100D-M20		抱杆式
7	智能订阅型哨兵 （太阳能组件另配）	TSCS100DH		抱杆式
8	智能订阅型哨兵 （太阳能组件另配）	TSCS100DS		抱杆式
9	智能订阅型哨兵 （太阳能组件另配）	TSCS100DSH		抱杆式
10	智能订阅型哨兵 （太阳能组件另配）	TSCS100FTG		落地式
11	智能订阅型哨兵 （太阳能组件另配）	TSCS100DSW		抱杆式
12	智能订阅型哨兵 （太阳能组件另配）	TSCS100DSWL		横臂抱杆式
13	智能订阅型哨兵 （太阳能组件另配）	TSCS100DSWLA2		横臂抱杆式
14	智能订阅型哨兵 （太阳能组件另配）	TSCS100D-M30		横臂抱杆式
说明：上表中数量单位:台，路口（段）配置数量请按实际路口需求配置

五、 数据服务平台

哨兵设备配置物联网卡后即可接入《为华数据服务平台》TSCS-CSFM-V20 。

平台构建了智慧感知、实时计算、瞬时响应、智能预警网络架构，完美实现路口路段安全实时预警、高精度交通流检测、事件检测、气象数据采集、信息远程发布等强大功能。

平台不仅能实现了预警哨兵设备的远程状态监控、路口模型预览、远程参数设置、部分模块（如语音、传感器）远程控制、语音宣教发布等基本功能，而且能够进行流量统计与辅助交通研判、数据查询、报表生成、用户管理等多元化应用与管理，实现服务器端与远端预警设备间高可靠、低功耗实时通信，完全实现了交通数据智慧化应用。

内置无线通信网关，支持4G/ 5G传输，具备实时和云服务平台交互数据的能 力，真正实现了“物联网智慧安全路口”；同时可作为交通路面传感节点汇入车路协同大网； 实现人、车、路完美协同。

为华数据服务平台提供桌面Web管理 + 手机APP 两种管理模式。

详见：http://www.weihuasystem.com/art/index.asp?id=206

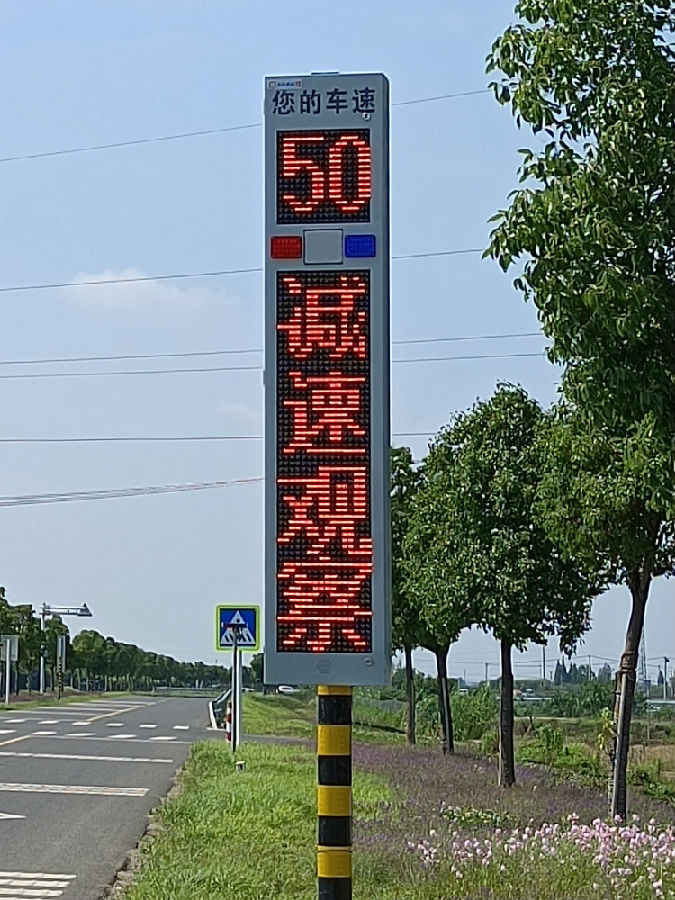

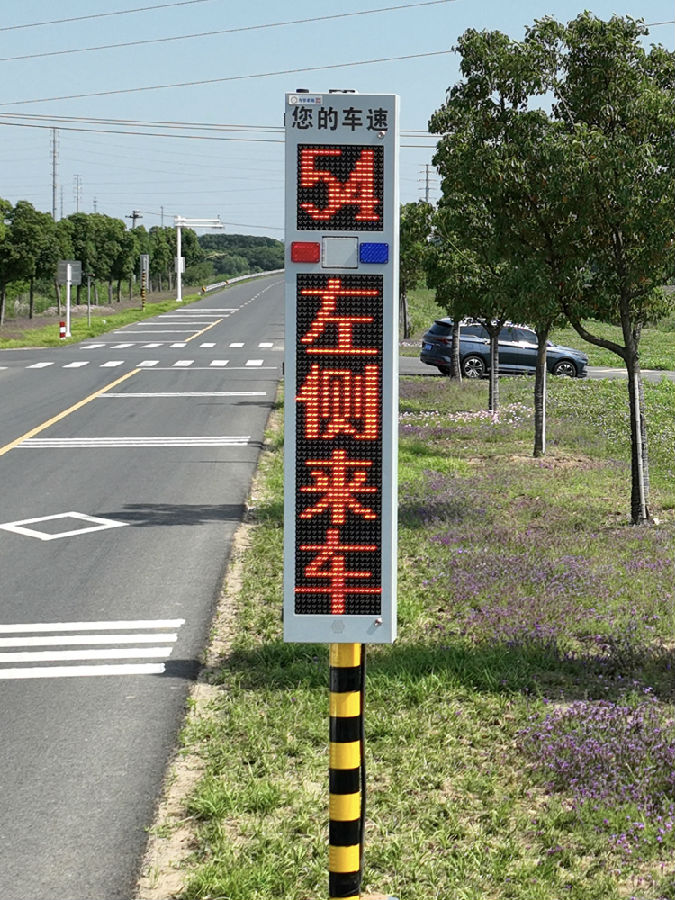

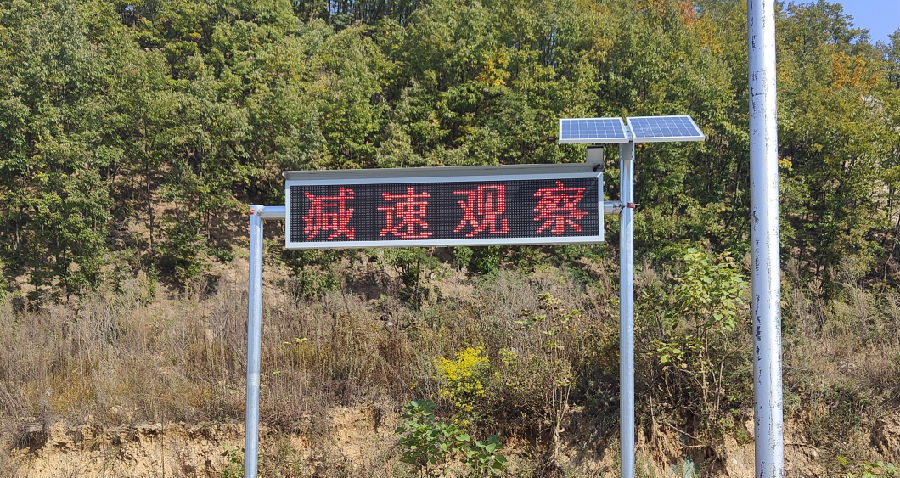

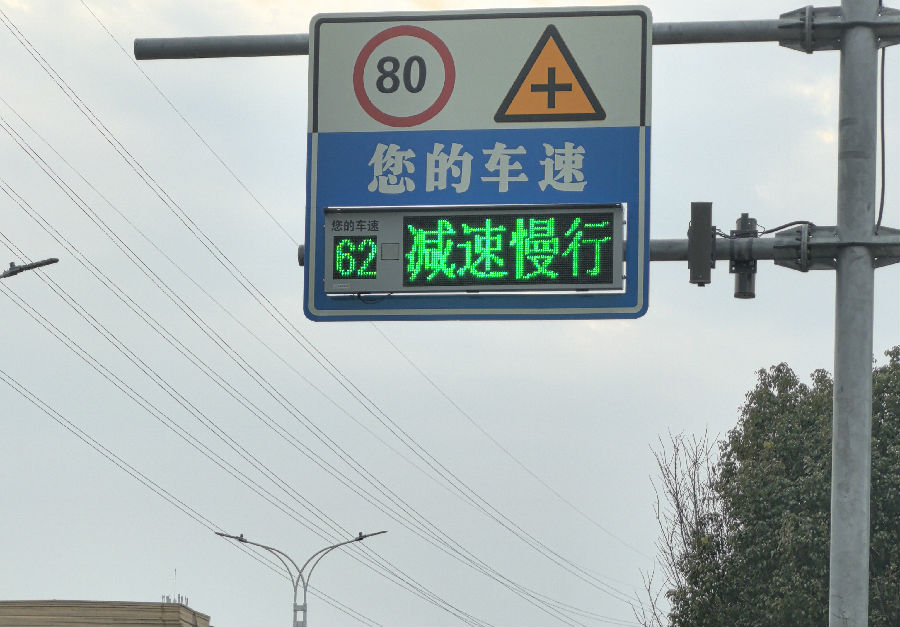

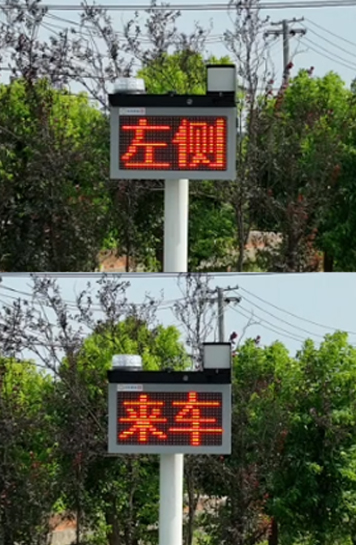

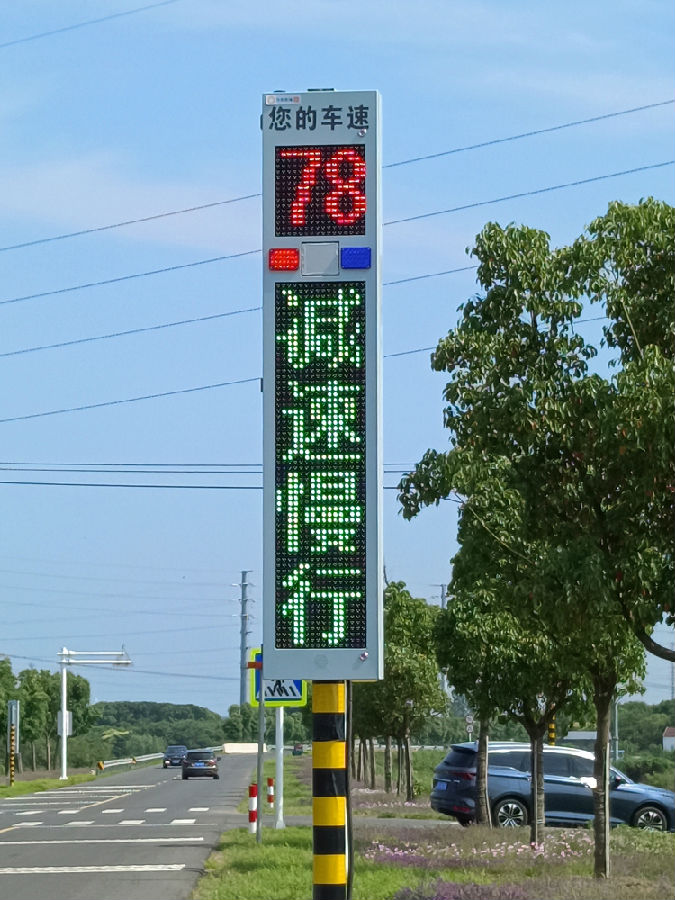

六、 实例图

七、 质量保证

1、 整机质保 2 年，可延保；

2、 提供产品全生命周期维修、服务保障。

订购请咨询：13813501155
